Remplacer l’autoradio d’origine d’une Peugeot 206 ou 207 suppose de comprendre un faisceau électrique qui diffère sensiblement d’un millésime à l’autre. Le connecteur ISO, la présence ou non du bus CAN et le type de poste monté en usine (VDO, Clarion, Siemens) conditionnent le câblage réel derrière la façade. Ce guide détaille les correspondances de couleurs de fils spécifiques à ces deux modèles et les points de vigilance que les schémas génériques laissent de côté.
Bus CAN et signal ACC : ce qui change entre la 206 et la 207
Sur la Peugeot 206, le câblage reste classique. Le fil d’alimentation après contact (ACC) arrive physiquement dans le connecteur, ce qui permet un branchement direct sur un autoradio universel sans interface supplémentaire. La logique est linéaire : on raccorde le fil jaune au permanent, le rouge à l’ACC, le noir à la masse.
Lire également : Tout savoir sur les couleurs, séries et millésimes de la Suzuki 750 GT
La 207 complique la donne. Les versions équipées d’un poste RD4 ou d’un combiné multifonction communiquent via le réseau CAN du véhicule. Le fil ACC physique disparaît sur ces configurations : c’est le boîtier de servitude intelligent (BSI) qui gère la mise sous tension de l’autoradio par message numérique. Brancher un poste aftermarket sans en tenir compte produit soit un autoradio qui reste allumé en permanence (vidange de la batterie), soit un poste qui ne s’allume pas du tout.
Pour contourner ce problème sur une 207 équipée CAN, il faut utiliser un adaptateur CAN-bus vers signal ACC. Ce boîtier convertit l’information numérique en signal analogique exploitable par le fil rouge du nouveau poste. Un guide complet sur le schéma de branchement autoradio Peugeot 206 et 207 détaille les références de faisceaux adaptés selon le millésime.
A lire aussi : Tout savoir sur le crédit immobilier à Pézenas : conseils et astuces pour réussir
Couleurs des fils d’alimentation et de masse sur Peugeot 206 et 207

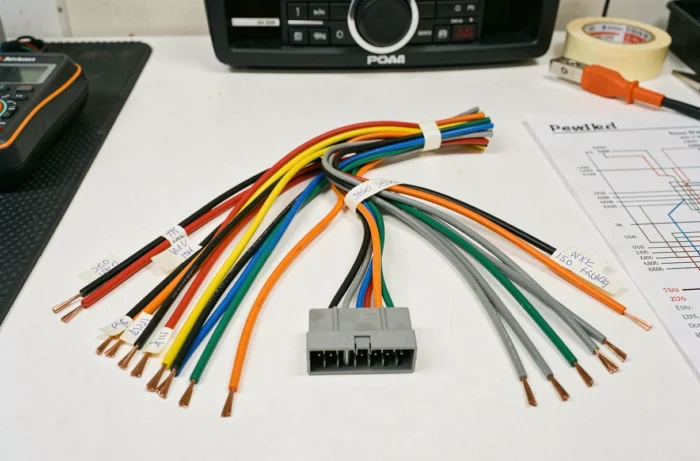

Le connecteur ISO d’alimentation (bloc A, souvent noir) regroupe les fils de puissance. Sur ces deux modèles Peugeot, les correspondances suivent la norme ISO dans la majorité des cas, avec quelques particularités liées à l’équipementier d’origine.
- Fil jaune : +12V permanent, relié directement à la batterie. Il conserve la mémoire du poste (stations enregistrées, réglages). Sur la 206 comme sur la 207, ce fil est presque toujours présent dans le connecteur.
- Fil rouge : +12V après contact (ACC). Présent physiquement sur la 206 et sur les 207 sans bus CAN. Absent sur les 207 avec poste RD4, où il faut le recréer via un adaptateur.
- Fil noir : masse châssis. Raccordé à un point de masse du véhicule. Un mauvais contact sur ce fil génère des parasites audibles dans les haut-parleurs.
- Fil bleu : commande d’antenne ou sortie pour amplificateur externe. Sur la 207, ce fil peut aussi piloter l’antenne intégrée dans la lunette arrière, ce qui lui donne une double fonction à ne pas négliger.
- Fil orange : signal d’éclairage du tableau de bord, utilisé pour la variation de luminosité de l’écran du poste. Souvent ignoré, il améliore le confort de conduite nocturne.
Fils haut-parleurs Peugeot 206 et 207 : repérage par paires
Le connecteur ISO audio (bloc B, souvent marron) transporte les signaux vers les haut-parleurs. Chaque enceinte utilise une paire de fils : un positif et un négatif, identifiés par une couleur pleine et une couleur rayée.
Sur la 206, le câblage haut-parleurs suit généralement ce schéma :
- Avant gauche : gris (positif) et gris/noir (négatif)
- Avant droit : blanc (positif) et blanc/noir (négatif)
- Arrière gauche : vert (positif) et vert/noir (négatif)
- Arrière droit : violet (positif) et violet/noir (négatif)
Sur la 207, ces correspondances restent proches, mais les retours terrain divergent sur les versions restylées. Certains montages d’usine inversent les polarités ou utilisent des teintes légèrement différentes selon l’équipementier. Vérifier chaque paire au multimètre avant de souder ou de sertir reste la précaution la plus fiable.
Inverser la polarité d’un haut-parleur ne le détruit pas, mais provoque un déphasage acoustique : les basses s’annulent partiellement et le son paraît creux. Si le rendu après installation semble anémique, c’est le premier point à contrôler.
Autoradio Android Auto sur Peugeot 206 et 207 : contraintes du faisceau d’origine
Depuis quelques années, l’installation de postes multimédia compatibles Android Auto ou CarPlay sur des véhicules anciens se généralise. Sur une 206 en format 1-DIN, le remplacement est direct à condition d’utiliser un cadre adaptateur pour combler l’espace. Sur la 207, le format 2-DIN est souvent possible grâce à l’emplacement d’origine plus large, mais le bus CAN et les commandes au volant deviennent des critères déterminants.
Conserver les commandes au volant après le changement de poste exige une interface dédiée. Plusieurs fabricants (Pioneer est régulièrement cité comme référence dans ce domaine) proposent des modules qui traduisent les signaux des boutons de volant en commandes compatibles avec le nouvel autoradio. Sans cette interface, les touches de volume et de changement de source au volant deviennent inopérantes.
Vérifications à faire avant le montage
Avant de débrancher le poste d’origine, noter le code autoradio inscrit sur la carte ou dans le carnet d’entretien. Sur certaines 207, le retrait du poste déclenche un verrouillage du BSI qui demande une réinitialisation chez un professionnel si le code n’est pas disponible.
Tester chaque fil avec un multimètre en position courant continu permet de confirmer la correspondance couleur/fonction. Un fil jaune qui ne délivre pas de tension moteur éteint signale un problème de fusible ou un câblage non conforme au schéma standard. Mieux vaut perdre dix minutes à mesurer que risquer un court-circuit sur le faisceau du véhicule.
Le câblage d’une 206 reste accessible à un bricoleur méthodique. Celui d’une 207 avec bus CAN demande un minimum de matériel supplémentaire et une lecture attentive de la documentation propre au millésime exact du véhicule.
